Qué es un panel aislante?

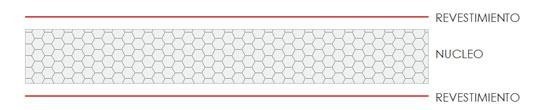

El panel aislante es un elemento constructivo que posee un núcleo (que le brinda características aislantes/ resistencia frente al fuego/acústicas y o la combinación de ellas), con dos láminas normalmente metálicas adheridas al mismo en el proceso de fabricación, con distintos acabados (esquema de pinturas).
Dependiendo del núcleo, la calidad de las láminas de acero, y de la geometría conformada en las láminas, es que los revestimientos definen su autoportancia, durabilidad, aplicación, etc.
Cuáles son las diferencias entre los distintos tipos de panel aislante?
NÚCLEO POLIESTIRENO EXPANDIDO, REVESTIMIENTO LÁMINAS DE ACERO PREPINTADO:
λ (COEF. AISLACIÓN TÉRMICA)= 0.034 - 0,036 W/M•K.
AISLACIÓN ACÚSTICA: NO
COMPORTAMIENTO FRENTE AL FUEGO: NO PARA TEMPERATURAS MEDIAS.
AUTOPORTANCIA: BUENA
NÚCLEO LANA DE ROCA , REVESTIMIENTO LÁMINAS DE ACERO PREPINTADO:
λ (COEF. AISLACIÓN TÉRMICA)= 0.034 - 0,036 W/M•K.
AISLACIÓN ACÚSTICA: SI
COMPORTAMIENTO FRENTE AL FUEGO: EXCELENTE O BUENO DEPENDIENDO DEL AGLOMERANTE.
AUTOPORTANCIA: BAJA
NÚCLEO PUR, REVESTIMIENTO LÁMINAS DE ACERO PREPINTADO:
λ (COEF. AISLACIÓN TÉRMICA)= 0.024 - 0,026 W/M•K.
AISLACIÓN ACÚSTICA: MEDIA
COMPORTAMIENTO FRENTE AL FUEGO: NO PARA TEMPERATURAS MEDIAS.
AUTOPORTANCIA: MUY BUENA
NÚCLEO PIR, REVESTIMIENTO LÁMINAS DE ACERO PREPINTADO:
λ (COEF. AISLACIÓN TÉRMICA)= 0.021 - 0,024 W/M•K.
AISLACIÓN ACÚSTICA: MEDIA
COMPORTAMIENTO FRENTE AL FUEGO: BUENO, (***)
AUTOPORTANCIA: MUY BUENA
(***) Es el único panel portante aprobado FACTORY MUTUAL
Dónde se pueden utilizar los paneles aislantes?
Los paneles aislantes, con los elementos constitutivos apropiados, tienen un muy amplio campo de aplicación:
- Cubiertas y fachadas de contenedores industriales
- Salas de proceso en industrias agro alimentarias y cárnicas.
- Cámaras Frigoríficas y aplicaciones frigoríficas en general.
- Tabiques divisorios, corta fuego y oficinas.
- Salas de laboratorios, Salas Blancas.
- Cubiertas y paramentos de viviendas.
- Y un amplio espectro de aplicaciones tanto en la construcción industrial como civil.
Qué es el PUR ?
El PUR es el resultado de la reacción química de POLIMERIZACION entre el Poliol y el Isocianato.
Componente Poliol: mezcla de polioles con grupos reactivos OH, conteniendo catalizadores, ignifugantes, agentes expansores, etc.
Componente Isocianato: isocianato con grupos NCO.
Qué es el PIR?
Es una espuma rígida de poliisocianurato, variante de la espuma de poliuretano utilizando catalizadores y expansores apropiados, y dando lugar al proceso de trimerización.
Básicamente es una espuma rígida de poliuretano mejorada, particularmente en su resistencia al calor y el fuego.
Es el único material polímero espumado núcleo de panel aislante validado por Factory Mutual (FM), siempre y cuando mantenga su clasificación BS1d0.
Diferencias entre PUR y PIR:
• Son similares en apariencia.
• Similares en las propiedades mecánicas.
• El PIR cuenta con una leve mejora con respecto al aislamiento térmico.
• Pero fundamentalmente, la estructura cíclica del PIR le confiere resistencia a la temperatura, al fuego, muy baja generación de humos y ausencia de goteo, en una eventual combustión.
Qué propiedades tiene el PIR?
λ (COEF. AISLACIÓN TÉRMICA)= 0.021 - 0,024 W/M•K.
AISLACIÓN ACÚSTICA: MEDIA
COMPORTAMIENTO FRENTE AL FUEGO: BS1d0 Según euroclases (***)
AUTOPORTANCIA: MUY BUENA
(***) Es el único panel portante aprobado FACTORY MUTUAL
Por qué paneles aislantes con núcleo PIR?
Resumiendo los breves conceptos expuestos:
- EXCELENTE AUTOPORTANCIA
- COMPORTAMIENTO FRENTE AL FUEGO CERTIFICADO
- EXCELENTE AISLACIÓN TÉRMICA
- AISLACIÓN ACÚSTICA MEDIA
- SELLO A LA DIFUSIÓN DE VAPOR DE AGUA INCLUÍDO
- ENCASTRES CONTROLADOS (CON O SIN ESPACIO PARA SELLADOR EN JUNTA)
- TERMINACIONES LISAS PARA SECTORES HIGIÉNICOS
- PANELES DE FACHADA CON FIJACIONES OCULTAS
- PANELES DE CUBIERTA CON FIJACIONES OCULTAS Y ENCUENTROS SUPERIORES DE ALTA PERFORMANCE Y ESTÉTICA (INTERIOR DEL PANEL LISO)
- PRODUCCIÓN CONTÍNUA
- CALIDAD DEL GALVANIZADO Y PINTURA CONTROLADOS
- DIFERENTES ACABADOS EN FUNCIÓN DEL AMBIENTE DONDE EL MATERIAL SE EMPLEE
- DISPONIBILIDAD DE COLORES
Disponibilidad de acabados (pinturas)
• Poliester
• HDX
• PVDF
• PET
• AISI 304

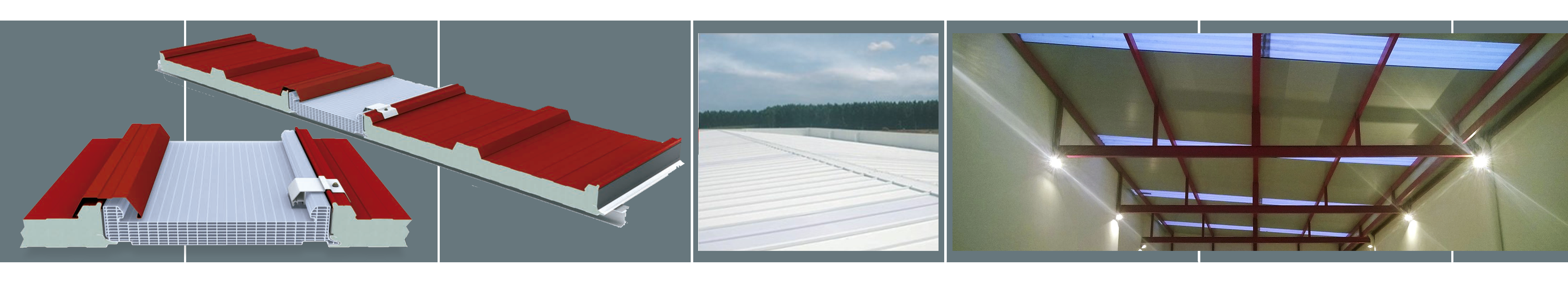

Qué soluciones tengo para iluminación natural cenital?
El sistema de cubiertas HI PIR CT, además de contar con las certificaciones pertinentes, ofrece la posibilidad de colocar lucernarios que son parte de un sistema que contempla las distintas dilataciones de los elementos participantes.
Línea de aberturas AP?
La Línea de Puertas Industriales AP está diseñada para altas prestaciones, salvaguardando los requerimientos higiénicos y estéticos en todos sus modelos.
La utilización de herrajes y burletes importados, conjuntamente con perfilerías, sistemas corredizos y guías, de diseño exclusivo, respaldan nuestros productos.
• Puertas frigoríficas.
• Puertas AP 40 batientes, corredizas y va y viene.
• Marcos AP 40 que solucionan los elementos de ventanas y vidrios fijos con paneles aislantes.
Qué es FM Global?
FM Global es una empresa de seguros que participa en más de 100 países.
Con sede en EEUU, además de los seguros, FM Global se involucra en los procesos de sus clientes ofreciéndoles las soluciones más adecuadas en términos de prevención, con el fin de limitar los riesgos.
Para estos fines cuenta con un centro de investigación y desarrollo en West Glocester, USA, donde conduce pruebas de fuego y riesgos especiales.
Estas pruebas van del rango de testificar la diferencia en cómo se queman los materiales hasta evaluar como los componentes de la construcción reaccionan frente a desastres naturales.
FM Global aplica el conocimiento de los productos y soluciones en la certificación de aquellos que cumplen con sus requisitos.
Como garantía de calidad ( según ANSI 4880 ), FMGlobal audita anualmente todo el proceso productivo y resultados de ensayos que permiten valorar continuamente los materiales certificados.
FM publica anualmente el listado de productos certificados, el cual es una referencia a nivel mundial en cuanto a riesgo y protección contra incendios.
FM Global se desempeña bajo la filosofía de que toda pérdida en propiedades puede ser prevenida o mitigada.
Mitigar riesgos para conservar las propiedades.
Qué aislación térmica tienen los distintos paneles?
TABLA COMPARATIVA DE DIVERSOS MATERIALES AISLANTES TÉRMICOS Y EQUIVALENCIAS
|
MATERIAL
|
DENSIDAD
|
COND. TERMICA
|
ESPESOR EQUIVALENTE
|
|
HI - PUR
|
40
|
K/M3
|
0,022
|
W/MK
|
100
|
MM
|
|
HI - PIR M
|
40
|
K/M3
|
0,021
|
W/MK
|
95
|
MM
|
|
EPS
|
20
|
K/M3
|
0,034-0,036
|
W/MK
|
171
|
MM
|
|
XPS
|
20
|
K/M3
|
0,027
|
W/MK
|
128
|
MM
|
|
MW (Lana de Roca)
|
120
|
K/M3
|
0,037
|
W/MK
|
176
|
MM
|
Qué son las Euroclases?
Las Euroclases representan un nuevo sistema de clasificación y de ensayos, más preciso y tecnificado que el existente hasta fechas recientes.
Aportan al proyectista información adicional sobre los materiales, como la producción de humos y el goteo de partículas además del potencial energético del material clasificado.
En concreto, se ha pasado de una simplista tipificación en 5 clases (M0, M1... M4) a otra que está integrada por la combinación de tres parámetros (energía, humos y gotas), que dan lugar a 40 clases distintas.
Los productos a clasificar se someten a una serie de ensayos que garantizan la limitación del desarrollo del fuego y la producción de humos.
Se puede utilizar el PIR como muro retardante frente al fuego? ¿Cuál es la ventaja?
LOS PANELES CON NÚCLEO PIR -HUURRE, PUEDEN SER UTILIZADAS COMO TABIQUES RETARDANTES FRENTE AL FUEGO (NORMATIVA ESPAÑOLA).
SE COMBINA EL ESPESOR CON UN CAMBIO DE LA UNIÓN MACHI-HEMBRADA, QUE SE REALIZA FÁCILMENTE EN EL MONTAJE.
NO SE REQUIERE DE SELLADORES ESPECIALES.
ESPESOR 200MM - RF 60
ESPESOR 125MM - RF 30
La ventaja es que considerando el espesor necesario el panel resulta con una estructura portante, que en la mayoría de los casos no necesita de estructura auxiliar.
Puede ser utilizado al exterior.
Qué es la autoportancia de un panel aislante?
La denominación de auto portante para un elemento constructivo es una caracterización bastante vaga.
En principio podría considerarse que significa que se “sostiene” a sí mismo en determinada luz, sin perder sus características y/o permite el tránsito sobre el mismo y/o esfuerzos que se supone el elemento debería soportar.
No obstante, si decimos que un panel aislante de un espesor “x” es auto portante en una luz determinada:
¿Cuáles son los esfuerzos que se están considerando?
¿Alcanza con que simplemente soporte una carga de tránsito (carga puntual y centrada)?
¿El concepto de autoportancia se mantiene con la misma información para un panel colocado a 3 mts. de altura que a 30 mts.?
Resistencia mecánica de los paneles aislantes con núcleo PIR
Los paneles están expuestos a cargas de tránsito, presiones y succiones en el caso de cubiertas y presiones y succiones en el caso de paramentos.
Para realizar una aplicación correcta de los paneles que responda a las solicitaciones de cálculo se requieren tablas que vinculen el espesor con la luz entre apoyos y la carga distribuida (k/m2) a que estará sometida.
Los paneles con núcleo PIR cuentan con estas tablas al servicio del proyectista.
